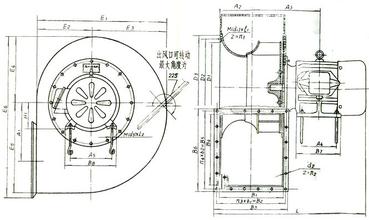

安泰厂家为您提供离心风机安装图集

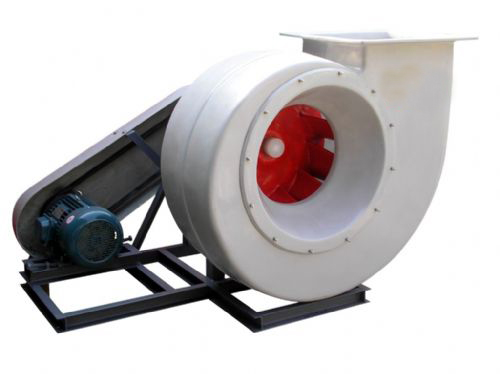

        离心式通风机主要由：叶轮、机壳、联轴器、轴。 叶轮是产生风压和传递能量的主要作功部件；机壳用来引入气体和排出气体，同时将气体的部分动能变为压力能；联轴器用来连接电机和风机，传递力矩；轴安装并固定叶轮，通过联轴器与电机。

        离心风机的安装方式包括以下几种：
1、地面固定按装方式：用于离心风机安装
2、墙面支架固定按装方式：用于离心风机、轴流风机安装
3、顶板固定按装方式：用于离心风机安装、轴流风机安装

离心式风机安装前应在混凝土基础面上弹出风机主轴中心线，如采用皮带轮传动方式，还应弹出皮带轮轴的中心线和电机轴中心线。皮带轮找中心时，可以采用加工后的长靠尺板，配合线锤、水平尺等工具，也可通过仪器测量。

然后将风机和电机按弹出的中心线或主轴中心线的位置就位，保证其中心面不偏移，电机就位可暂时不在电机滑轨上固定，但须保证滑轨的平行度。安装皮带时，应检查皮带的型号、长度是否符合设备要求，挂好皮带后应在电机滑轨上移动电机调整皮带的紧张度。正常的皮带传动状态应为下侧紧张，上侧略松，可以增大皮带与皮带轮接触面积，保证传动式风机不丢转。

皮带安装完毕应用手盘带皮带轮转动，检查皮带是否全部入槽，多根皮带应检查松紧度是否一致，然后安装皮带防护罩。风机固定后应对地脚螺栓进行二次灌浆。
